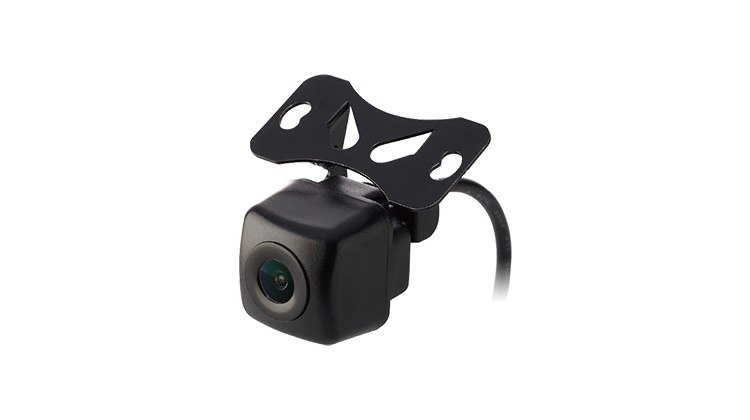

バックカメラ SL1117BEC

超コンパクト設計(W23×H23×D23mm)のバックカメラ。

オープン価格

  • RCA接続

バックカメラ SL1117BEC

CHARACTERISTIC

製品の特徴

クリアな映像でパーキングを サポート

クリアな映像でパーキングをサポート

超コンパクト設計(W23×H23×D23mm)ながら、パーキング時など、後方視野に入りにくい障害物などをしっかり確認できます。

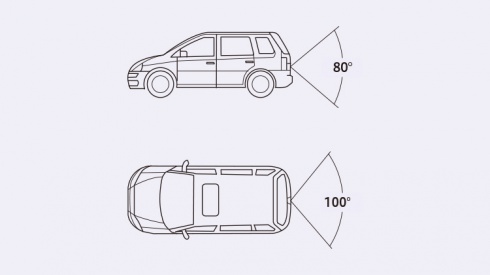

  • 画角

    画角

    垂直:80°/水平:100°

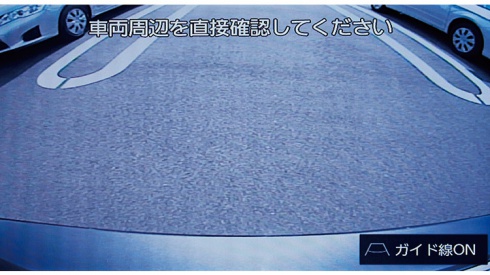

  • 昼間の映像

    昼間の映像

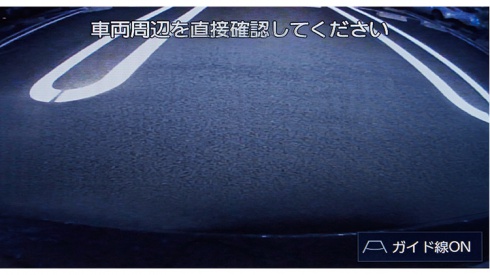

  • 夜間の映像

    夜間の映像

    ※接続するナビゲーションやディスプレイ等によって表示されるコーションなどは、異なります。

SPECIFICATION

製品仕様

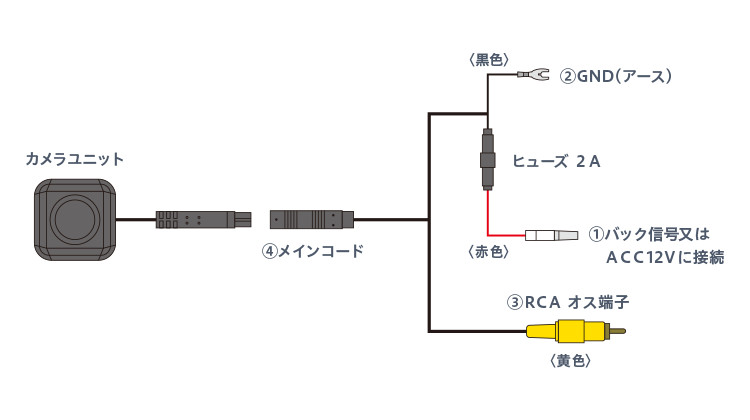

接続図

接続図

① 線をバック信号又はACC12Vへ接続
※常時電源に接続しないでください。バッテリー上がりの原因となります。

② 黒線をGND(アース)へ接続

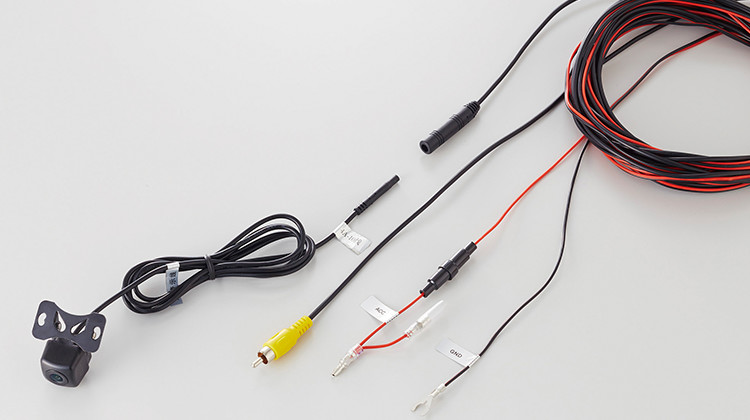

接続部品

③ RCAピンプラグをナビ/モニターの入力に接続

④ バックアイカメラのプラグをメインコードに差込む
※ナビ/モニターの機種によっては、バックギア連動に関して 設定や特別な配線が必要になることがあります。必ず、ナビ/モニターの取扱説明書をご確認ください。

OTHER INFORMATION

各種情報

※ご使用の前に、必ず取扱説明書事項をよくお読みの上、安全に正しくお取り扱いください。

FUNCTION LIST

機能・仕様一覧

仕様詳細

出力映像広角鏡像(後方確認用)
電源電圧DC5.3〜16V
消費電力<=250mW
映像素1/4インチ CMOSイメージセンサ
有効画素数728×512
レンズ部F1.8 3G構成
画角垂直:80°/水平:100°
S/N比46dB
水平解像度480ライン
照度範囲0.2Lux以上
映像出力1.0Vpp、75Ω
映像出力形式NTSC(RCAピン)
外形寸法W23×H23×D23mm(カメラ部ブラケット除く)
質量230g(ハーネス含む)
動作保証温度-30〜+80℃
防水構造IP67
カメラコード長9.0m
